電工儀表安全用具使用
電工儀表使用
一、萬用表
萬用表是電工測量中常用的表計，用來測量交、直流電壓、電流和電阻。萬用表有數字式和指針式兩種。指針式測量時指針?lè)�(wěn)定，便于測量，常常被采用。
1. 萬用表的結構
在萬用表的面板上裝有刻度盤、轉換裝置、插孔（接線座）以及零位調節等，如圖11-1所示。
刻度盤上有多條標度尺，標度尺標有各種量程刻度。在標度尺的兩端標有測量種類符號。轉換裝置是一套轉換開關，通過它來選擇測量種類和量程。
2.萬用表使用方法
（1）測交、直流電流。通過轉換裝置將選擇開關置于測量交、直流即AC（mA）、DC（mA）位置。用表筆將電表串聯接入被測電路。如果測量直流電流，紅表筆接電流流入端，黑表筆接電流流出端。應將量程開關置于適當位置，如果無法估計被測電流大小，則必須從最大量程起測，然后再選用適當量程檔。一般應使指針偏轉到滿刻度的2/3為宜。
（2）測交、直流電壓。通過轉換裝置將選擇開關置于測量交、直流電壓即AC（V）或DC（V）位置。測交流電壓將表筆并聯在被測電路兩端，且接觸應緊密;測直流電壓，紅表筆接高電位端，黑表筆接低電位端。應將量程開關置于適當位置，在電路電壓未知情況下，應先用表最高一檔測試，然后逐級換用低檔直到表偏轉到刻度2/3為宜。在測量中不得撥動轉換開關。當測量1000V及以上電壓時，必須做好安全措施，身體要與大地良好絕緣，并用一只手夾兩支表筆測量，以防止觸電。
（3）測電阻。將被測電阻一端與原線路斷開，并切斷電源。將開關置于"Ω"檔的適當量程，先進行調零∶兩表筆短路，用歐姆調零旋鈕使指針指在"Ω"標尺的"0"位置，每調換一次量程都要調零一次。用兩表筆接觸電阻兩端，并將讀數乘以所選量程倍率，即為實測電阻值。
（4）萬用表使用后，應將選擇開關旋到0檔位置或交流電壓最高檔上。
二、鉗形電流表
鉗形電流表是利用電磁感應原理制成的一種電工儀表，它具有測量電流、電壓、電容等多種功能。在電纜工程的應用中，主要用于測量電纜接地系統中接地電流的大小，來判斷接地系統的正確性和完整性。
1.組成

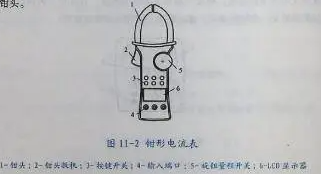

如圖11-2所示，鉗形電流表主要由以下幾部分組成。
（1）鉗頭。
（2）鉗頭扳機。
（3）按鍵開關。
（4）輸入端口。
（5）旋鈕量程開關。
（6）LCD顯示器。
2.測量
（1）為避免電擊，在測量前應取出儀表的測試表筆。
（2）按下扳機張開鉗口，卡人一根單獨的電纜，鉗頭口一定閉合。如卡人兩個或兩個以上的導體，測量將無效，同時為保證測量精度，被測導體應位于鉗口的中心位置。
（3）將功能選擇開關旋轉到相應的量程檔。如果不知道被測電流的大小，應將功能開關置于最高量程，再逐步調低。
（4）讀取液晶顯示器上的被測電流值。
3.安全使用注意事項
（1）檢查表筆，絕緣應完好無損。無斷線、脫頭和銅線露裸現象。
（2）檢查儀表殼體，應無破裂損壞現象。
（3）按測量需要，應將量程功能開關置于正確位置。
（4）當改變量程或功能時，任何一根表筆均要與被測電路斷開。
（5）在測量高壓時，應謹慎小心避免觸電，特別是不要接觸被測電路并保持一定距離，以確保人身安全。
（6）當使用儀表進行測量時，絕對不要打開電池蓋，以免有觸電危險。
（7）在進行電流測量時，務必將表筆從儀表上取出。
（8）雖然有自動關機功能，但測量完畢后，還要即關電源。儀表長時間不用時，應取出電池，以免漏液。
三、相位表
相位表是一種很易自制的專用儀器。
1.相位表的組成
它由電池盒和電池電壓極性顯示器兩部分組成，這兩部分的性能如下;
（1）電池盒是由兩個干電池串聯組成輸出直流電壓為3V的簡單器具，一般將正極用紅線、負極用綠線引出。
（2）電池電壓極性顯示器就是一只3V電壓表或半導體發光二極管加限流電阻的簡單器具，其所用電壓表的等級不限，其表示極性的引線顏色應同電池盒的一致。
2.使用和保養的注意事項
（1）電池盒使用時，應注意電池極性的引出線是否和電池極性顯示器的引出線一致。為防止產生錯誤，使用前兩者必須核對無誤后，方可用于電纜核相。
（2）電池盒必須經常檢查保持有電和干電池應無電液滲出現象，不使用時應防止引出線短路漏電。
（3）相位表的電池極性顯示器，要能顯示電池的極性，攜帶時應避免劇烈的振動或撞擊，以免損壞。
四、絕緣電阻表、接地電阻表
1.絕緣電阻表（也稱搖表）
絕緣電阻表是用來測量電纜或電氣設備絕緣電阻的，有高阻計、手動指針式和電動數字式三種。
（1）性能結構。
①每種絕緣電阻表的輸出電壓是定的，有100V、500V、1000V、2500V、5000V共6種，以供不同電壓等級的電纜測量用（數字絕緣電阻表有10000V等級的）。
②手動絕緣電阻表的轉速為120r/min。
③各種絕緣電阻表的測量范圍均為0~∞。
（2）使用方法和保養的注意事項。
①絕緣電阻表上共有E（或地）、L（或火）、G（或屏蔽）的三個測量用引出端子，一般情況下，用E接電纜的接地部分，L接線芯。當電纜的終端污染嚴重影響測量時，應采用屏蔽進行測量，即在兩終端的被測相絕緣瓷套管的上端加一金屬環，并使金屬環和G端連接，這樣就可使絕緣套管上的漏電電流不經過絕緣電阻表表計，從而使測量正確。絕緣電阻表在測量接線時必須注意∶E引線必須接電纜的接地部分，測量的值才較正確。
②使用前必須先檢驗絕緣電阻表是否良好，然后再使。檢驗的方法為∶當啟動絕緣電阻表后，L和E分開時表計指示應是"。"，L和E直接相連時表計指示應為"0"。
③不同電壓等級的電纜，為使測量結果較能反映電纜絕緣性能，應采用相應輸出電壓的絕緣電阻表，例如搖測1kV及以下低壓電纜，應選用500V或1000V的絕緣電阻表。搖測10kV及以上電纜，應選用2500V或5000V的絕緣電阻表。
④由于絕緣電阻表的輸出電壓較高，對人體有一定的危害，故測量用的表上引線應保持具有良好的絕緣性能，并在使用時應戴絕緣手套，在測量進行時應有專人監護電纜線路的兩端，不讓非測量人員接觸電纜線路的端頭，以防觸電。
⑤測量時被測電纜不允許帶電，故測量前必須切斷電源、放盡剩余電荷。由此應特別注意∶在測量時若接線中斷后也應同樣認真處理，切不可因間隔時間極短而馬上接上，這樣容易損壞絕緣電阻表。測量完成后，應先從電纜上移開"L"線，再停止搖動絕緣電阻表，防止電纜中儲存的電壓反向擊壞絕緣電阻表。
⑥絕緣電阻表攜帶或使用時，應避免較大的振動和撞擊。
⑦由于絕緣電阻表使用時，內部電壓較高，則需要保持其高的絕緣性能，故保管時應放置在干燥的地方，避免因受潮而降低絕緣性能。
⑧絕緣電阻表是一種計量?jī)x器，故必須定期送專業檢驗部門做檢驗，以保證測量的正確性。
2.接地電阻表（也稱接地?fù)u表）
接地電阻表是測量接地線和接地極對地電阻的一種測量?jī)x表。以下以ZC29型為例進行說明。
（1）性能參數。
①測量時的轉速為150r/min。
②測量的阻值范圍在 0~100Ω分"×0.1"、"×1"、"×10"三個量程。
（2）使用方法和保養的注意事項。
①接地電阻表內部有檢流器，因此在攜帶使用時更需注意防振，必須放置在有避振的箱內。
②接地電阻表的測量引出端有四個，兩個E用連板在面上連接，當測量小于1Ω的接地電阻時，應打開兩個E的連板并分別和被測接地體連接，E、P、C的引出線應接至接地體上三個相距20m的部位上，并必須使P端與接地體的連接位置在E和C端與接地體連接位置的中間。
③搖測時，在初測時應慢些搖，當檢流器接近平衡時，方可加快到150r/min的轉速，否則檢流器會受損、影響準確度，甚至損壞。
④當檢流器的靈敏度過高時，探棒可插得淺一些，當檢流器的靈敏度過低時，可沿兩根探棒注水使其濕潤。
⑤接地電阻一般要求應小于5Ω，當大于5Q時應認真分析原因后確認。
⑥電阻表不使用時，應注意放置于干燥處。
⑦接地電阻表是有一定精度的儀器，必須按規定送專業部門進行定期校驗和維護，方能保證測量的正確性。
